光纖耦合器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖耦合器 > 1064nm 1x2/2x2雙軸工作保偏光纖耦合器

產品名稱 : 1064nm 1x2/2x2雙軸工作保偏光纖耦合器

產品型號：MCPMFC-12-1064-50-00-B-P9-10-L-FA

工作波長:1064nm

功率 : 0.3~20W可選

光纖類型 : PM980

咨詢熱線
0755-23736280

銘創光電生產的玻片結構的保偏光纖耦合器（PM Fiber Filter Coupler）,可以實現雙軸工作；通過光路調節可以實現0.1-55%的分光,可以生產780-2050nm范圍內各種波長、不同分光比的耦合器,廣泛用于光纖通信、光纖激光器、光纖放大器等領域。

產品特點	應用領域
高消光比	光纖激光器
波長選擇種類多	光纖放大器
高穩定性和可靠性	光纖通信/儀器儀表

產品指標

參數	單位	數值
參數	單位	1x2 (2x2)
工作波長	nm	1064
帶寬	nm	±10
分光比	-	01/99~50/50
附加損耗	dB	0.8@1X2,1.2@2X2
消光比	dB	22@1X2,20@2X2
回波損耗	dB	50
光纖類型	-	PM980
功率大小	W	0.3~20可選
工作軸	-	雙軸工作
連接頭	-	FC/APC或者其它
光纖長度	m	1
封裝尺寸	mm	φ5.5XL35
工作溫度	℃	-5~+70
儲存溫度	℃	-40~+85

測溫環境在25℃；

以上數據不含接頭，如增加連接頭，插入損耗增加0.3dB,回?fù)p降低5dB，消光比降低2dB,默認光纖慢軸對準Key鍵。

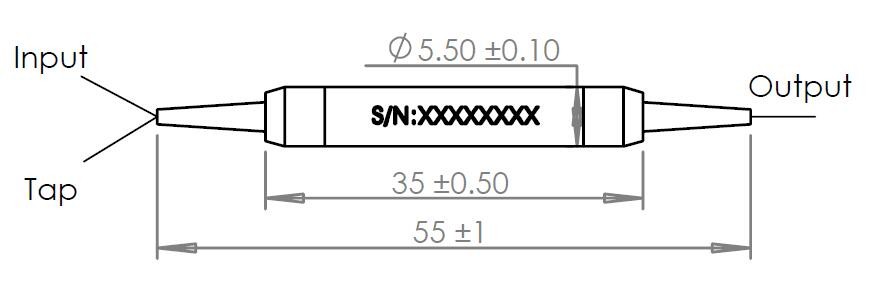

封裝尺寸

選型信息

MCPMFC	①	②	③	④	⑤	⑥	⑦	⑧	⑨
	端口	工作波長	分光比	功率大小	工作軸	光纖類型	尾纖長度	尾套類型	連接頭類型
	12-1x2 22-2x2	1064-1064nm	50-50/50 10-10/90 01-1/99 S-其它	00-300mW 01-1W 05-5W 10-10W	B-雙軸工作	P9-PM980	08-0.8m 10-1.0m 15-1.5m S-其它	B-250um 裸纖 L-900um松套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
