產品名稱 : 1064nm1x3/3x3單模光纖拉錐耦合器
產品型號：MCFBT-13-1064-333-00-3-H1-10-L-FA
工作波長:1064nm
功率 : 0.3~5W可選
光纖類型 : Hi1060
銘創光電生產的熔融拉錐1X3/3x3一次成型的單模光纖拉錐耦合器（FBT Coupler）,能使在光纖中傳輸的光信號在特殊結構的耦合區發生耦合，進行光功率的再分配，可以生產400-2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
波長選擇種類多
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖傳感
|
|
結構緊湊
|
光纖通信/儀器儀表
|
|
參數
|
單位
|
數值
|
||
|
結構
|
-
|
1x3
|
3x3
|
|
|
中心波長
|
nm
|
1064
|
||
|
帶寬
|
nm
|
±20
|
||
|
分光比
|
%
|
分光比可定義（1X3）33/33/33(only3X3)
|
||
|
插入損耗
|
dB
|
5.4
|
6.0
|
|
|
附加損耗
|
dB
|
1.0
|
1.2
|
|
|
分光比不一致性
|
%
|
±7(1x3)/±10(3x3)
|
||
|
承受功率
|
W
|
0.3、2、5或者其它
|
||
|
光纖類型
|
-
|
Hi1060
|
||
|
連接頭
|
-
|
FC/APC或其它
|
||
|
光纖長度
|
m
|
1或其它
|
||
|

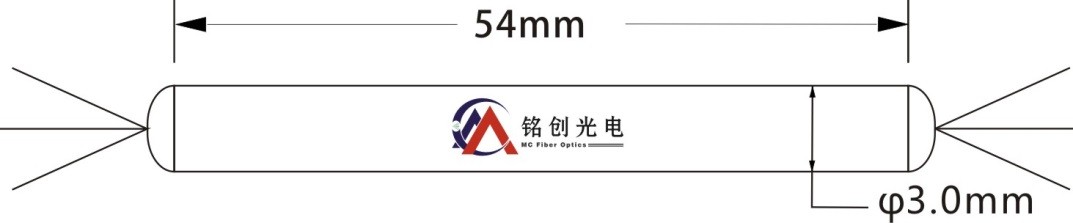

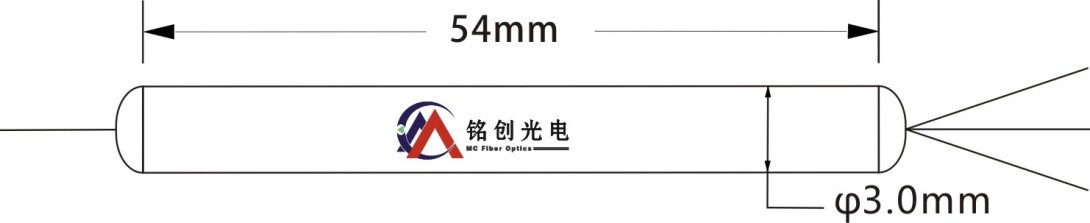

封裝尺寸
|
mm
|
φ3.0x54（裸纖）or φ4.0x60(套管)
|
||
|
工作溫度
|
℃
|
-40～+85
|
||
|
儲存溫度
|
℃
|
-40～+85
|
||
|
分光比
|
最大分光比誤差
|
|
|
Through Port
|
Coupling Port
|
|
|
40/20/40
|
±5.0
|
±6.0
|
|
35/30/35
|
±4.0
|
±5.0
|
|
33/33/33
|
±6.0
|
±6.0
|
|
30/40/30
|
±4.0
|
±3.0
|
|
25/50/25
|
±3.5
|
±2.4
|
|
20/60/20
|
±3.3
|
±2.0
|
|
15/70/15
|
±3.0
|
±1.8
|
|
10/80/10
|
±2.8
|
±1.6
|
|
5/90/5
|
±2.5
|
±1.5
|
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
端口
|
工作波長
|
分光比
|
功率大小
|
封裝尺寸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
13-1x3
33-3x3
|
1064-1064nm
|
424-40/20/40
333-33/33/33
343-30/40/30
252-25/50/25
262-20/60/20
171-15/70/15
181-10/80/10
595-5/90/5
|
00-300mW
01-1W
05-5W
S-其它
|
1-Φ3.0x54mm
2-Φ3.0x60mm
3-Φ4.0x60mm
S-其它
|
H7-780-HP
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um松套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
