光纖合束器您當前所在位置:首頁 > 產品中心 > 無源產品 > 光纖合束器 > 2x1泵浦合束器

產品名稱 : 2x1泵浦合束器


產品型號:MCMPC-2-915/50-105/125/0.22-10/125DC-08-2


工作波長:800~1000nm


功率 : 25W 50W 100W 300W


光纖類型 : 10/125 20/400 30/250

2x1泵浦合束器
咨詢熱線
0755-23736280
2x1泵浦合束器
2x1多模泵浦合束器設計于于高功率應用,將2路泵浦能量合成一根光纖中傳輸。輸出光纖可以是傳能光纖,僅僅作為能量合成;也可以是LMA雙包層光纖,配合有源光纖,光纖光柵等其他器件組成各類型的光纖放大器。器件具有泵浦吸收效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。
產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光纖通信

產品指標

參數
單位
數值
結構類型
-
2x1
泵浦波長范圍
nm
780-1000nm
輸入光纖類型
-
105/125um(NA0.15或NA0.22)
輸出光纖類型
-
6/125DC,10/125DC,12/125DC或其它
泵浦效率(最小值)
%
90
泵浦效率(典型值)
%
93
單臂輸入功率
W
25 50 或者其它
光纖長度
m
0.8或者其它
封裝尺寸
mm
P1: 5x5x50,P2:65x12x7
工作溫度
0~+75
儲存溫度
-40~+85
測溫環境在25℃;不同功率選用的封裝尺寸不一樣,具體規格請聯系我們確認。

常規指標

類型
工作波長
泵浦輸入光纖
輸出光纖
泵浦效率
單臂功率(max
2x1
780-1000
105/125 0.12
105/125 0.22
93%
25W
2x1
780-1000
105/125 0.12
200/220 0.22
96%
50W
2x1
780-1000
105/125 0.12
X/125DC
95%
50W
2x1
780-1000
105/125 0.15
105/125 0.22
90%
50W
2x1
780-1000
105/125 0.15
200/220 0.22
95%
50W
2x1
780-1000
105/125 0.15
X/125DC
95%
50W
2x1
780-1000
105/125 0.22
200/220 0.22
95%
50W
2x1
780-1000
105/125 0.22
X/125DC
95%
50W
2x1
780-1000
200/220 0.22
X/125DC
95%
50W
2x1
780-1000
200/220 0.22
400/440 0.22
95%
50W

 其他指標要求和高功率條件可協商;尾纖默認長度1.0m,如有特殊要求,可特別提出。

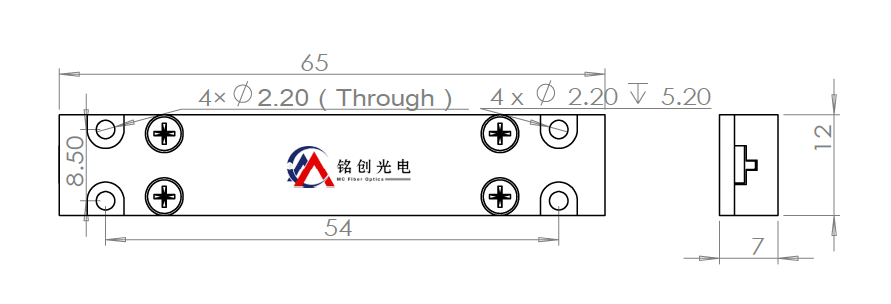

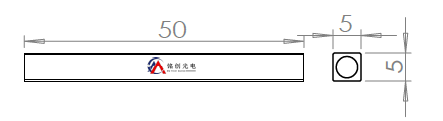

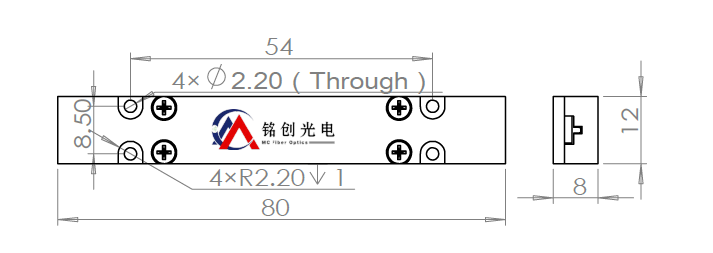

封裝尺寸

封裝尺寸
P1
P2
P3
P4
mm
50x5x5
65x12x7
80x12x8
100x15x10
P1

P2


下載PDF格式的圖紙:

選型信息

MCMPC
Nx1
泵浦波長/泵浦功率
泵浦光纖
輸出光纖
光纖長度
封裝類型
2-2x1

915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22- 105/125um NA0.22
S-具體光纖類型
10/125DC-
LMA-GDF-10/125-M
S-具體光纖類型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

選型參考 MCMPC-2-915/50-105/125/22-10/125DC-08-2

2x1多模泵浦合束器,泵浦波長915nm,單臂泵浦功率50W,泵浦光纖105/125um NA0.22,輸出光纖LMA-GDF-10/125-M,尾纖長度0.8米,封裝尺寸65x12x7mm。

如需要了解詳細信息請與我們銷售人員聯系,我們有保留指標修訂而不預先通知的權利。
