產品名稱 : 包層功率剝離器&模場適配器
產品型號：MCCPS&MFA-976-1064-F-030-H1-10/125MDC-P3-10
工作波長:1064nm 1550nm 2000nm
功率 : 1W 5W 10W 20W
光纖類型 : Hi1060 LMA-DGF-10/125-M
在高功率光纖激光器和光纖放大器中，泵浦光與信號光在摻雜光纖中經過能量交換，泵浦減弱，信號增強，泵浦能量無法全部被吸收，總會有所殘留，并在雙包層光纖的外包層中傳輸（如793nm，808nm，915nm, 940nm, 976nm等），這部分能量往往是不需要的，而且可能對后續器件造成傷害，用包層功率剝離器（CPS）可以有效“剝除”包層內的殘余泵浦甚至是內包層返回的反射信號光，而在纖芯中傳輸的信號光能夠被很好的保持，包括信號光功率和光束質量因子（M2）。
|
產品特點
|
應用領域
|
|
插入損耗低
|
光纖激光器
|
|
高隔離度
|
光纖放大器
|
|
高穩定性和可靠性
|
科學研究
|
|
參數
|
單位
|
數值
|
|
信號波長
|
nm
|
1064/1080/1550/2000
|
|
泵浦波長范圍
|
nm
|
780-1000nm
|
|
包層光剝除能力（最小值）
|
dB
|
18-20
|
|
輸入輸出光纖類型
|
/
|
具體見下表
|
|
最小插入損耗
|
dB
|
0.2
|
|
最大插入損耗
|
dB
|
0.7
|
|
剝離功率
|
W
|
10,20,50
|
|
光纖長度
|
m
|
1或其它
|
|
封裝尺寸
|
mm
|
80X12X8 100X15X10
|
|
工作溫度
|
℃
|
0～+50
|
|
儲存溫度
|
℃
|
-20～+75
|
|
輸入光纖
|
輸出光纖
|
信號光損耗(dB)
|
Min.剝離效率
|
Max.剝離功率
|
|
|
1020-1080
|
Hi1060 or 6/125 DC
|
10/125 DC
|
≤0.3
|
20dB
|
30W
|
|
1020-1080
|
15/130 DC
|
≤0.3
|
20dB
|
30W
|
|
|
1020-1080
|
20/125 DC
|
≤0.3
|
20dB
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.5
|
20dB
|
30W
|
|
|
1020-1080
|
30/250 DC
|
≤0.5
|
20dB
|
30W
|
|
|
1020-1080
|
20/400 DC
|
≤0.5
|
18dB
|
100W
|
|
|
1020-1080
|
10/125 DC or SC
|
15/130 DC
|
≤0.5
|
20dB
|
30W
|
|
1020-1080
|
20/125 DC
|
≤0.5
|
20dB
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.5
|
20dB
|
50W
|
|
|
1020-1080
|
30/250 DC
|
≤0.5
|
20dB
|
100W
|
|
|
1020-1080
|
20/400 DC
|
≤0.5
|
18dB
|
100W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
信號光損耗(dB)
|
Min.剝離效率
|
Max.剝離功率
|
|
1530-1570
|
SMF-28e
|
SMF-GDF-1550
|
≤0.5
|
20dB
|
30W
|
|
1530-1570
|
SMF-GDF-1550
|
12/130um,NA0.20/0.46
|
≤0.5
|
20dB
|
30W
|
|
1530-1570
|
12/130um,NA0.20/0.46
|
25/300um,NA0.09/0.46
|
≤0.5
|
20dB
|
30W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
信號光損耗(dB)
|
Min.剝離效率
|
Max.剝離功率
|
|
1950-2050
|
SM1950
|
10/130um,NA0.15/0.46
|
≤0.5
|
20dB
|
30W
|
|
1950-2050
|
10/130um,NA0.15/0.46
|
25/250um,NA0.09/0.46
|
≤0.5
|
20dB
|
30W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
信號光損耗(dB)
|
Min.剝離效率
|
Max.剝離功率
|
|
1020-1080
|
10/125 DC
|
Hi1060 or 6/125 DC
|
≤0.5
|
20dB
|
30W
|
|
1020-1080
|
15/130 DC
|
≤0.5
|
20dB
|
30W
|
|
|
1020-1080
|
20/125 DC
|
≤0.5
|
20dB
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.7
|
20dB
|
30W
|
|
|
1020-1080
|
30/250 DC
|
≤0.7
|
20dB
|
30W
|
|
|
1020-1080
|
20/400 DC
|
≤0.7
|
18dB
|
50W
|
|
|
1020-1080
|
15/130 DC
|
10/125 DC or SC
|
≤0.5
|
20dB
|
30W
|
|
1020-1080
|
20/125 DC
|
≤0.5
|
20dB
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.7
|
20dB
|
50W
|
|
|
1020-1080
|
30/250 DC
|
≤0.7
|
20dB
|
50W
|
|
|
1020-1080
|
20/400 DC
|
≤0.7
|
18dB
|
50W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
信號光損耗(dB)
|
Min.剝離效率
|
Max.剝離功率
|
|
1530-1570
|
SMF-GDF-1550
|
SMF-28e
|
≤0.5
|
20dB
|
10W
|
|
1530-1570
|
12/130µm,NA0.20/0.46
|
SMF-GDF-1550
|
≤0.5
|
20dB
|
10W
|
|
1530-1570
|
25/300µm,NA0.09/0.46
|
12/130um,NA0.20/0.46
|
≤0.5
|
20dB
|
10W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
信號光損耗(dB)
|
Min.剝離效率
|
Max.剝離功率
|
|
1950-2050
|
10/130µm,NA0.15/0.46
|
SM1950
|
≤0.5
|
20dB
|
20W
|
|
1950-2050
|
25/250µm,NA0.09/0.46
|
10/130um,NA0.15/0.46
|
≤0.5
|
20dB
|
50W
|
|

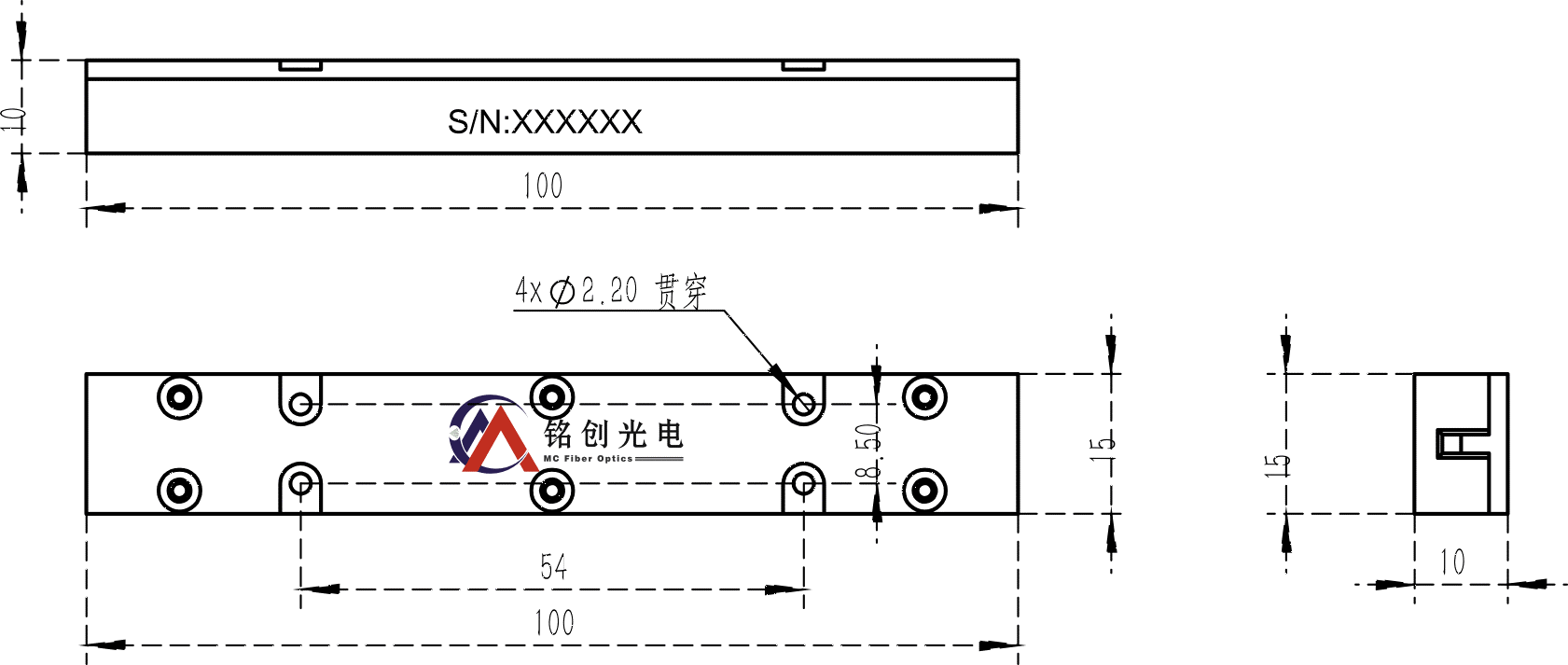

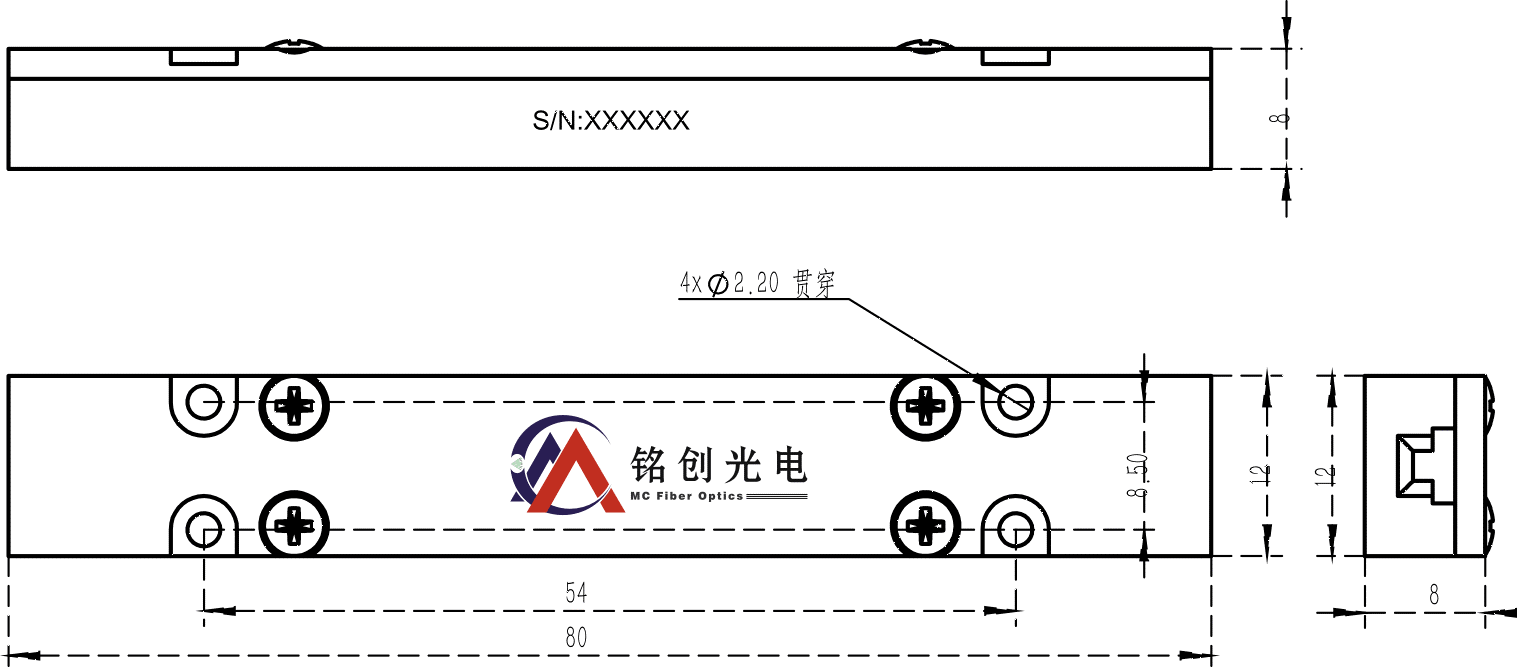

封裝形式
|
P1
|
P2
|
P3
|
P4
|
|
尺寸（mm）
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
|
MCCPS&MFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
泵浦波長
|
信號波長
|
信號方向
|
剝離功率
|
輸入光纖
|
輸出光纖
|
光纖長度
|
封裝類型
|
|
|
793-793nm
915-915nm
976-976nm
S-其它
|
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
|
F-正向
B-后向
|
020-20W
030-30W
050-50W
100-100W
S-其它
|
H1-Hi060
S2-SMF-28e
S1-SM1950
10/125DC-10/125DC
20/130DC-20/130DC
30/250DC-30/250DC
S-具體光纖類型
|
H1-Hi1060
S2-SMF-28e
S1-SM1950
10/125DC-10/125DC
20/130DC-20/130DC
30/250DC-30/250DC
S-具體光纖類型
|
08=0.8m
10=1.0m
20=2.0m
S=其他
|
1-P1
2-P2
3-P3
|
