產品名稱 : 模場適配器MFA
產品型號：MCMFA-1064-F-10-H1-10/125DC-P2-10
工作波長:1064nm 1550nm 2000nm
功率 : 10W 20W 30W 50W 100W
光纖類型 : Hi1060 LMA-GDF-10/125-M
模式場適配器是專為光纖放大器和光纖激光器設計的，它連接兩種具有不同模場直徑（MFD）和數值孔徑（NA）光纖時，可以使得基模信號在熔接點出得到最大限度的通過率。我們可以提供不同波長/不同光纖/不同功率/不同封裝形式的MFA,滿足不同應用場景的需要。
|
產品特點
|
應用領域
|
|
插入損耗低
|
光纖激光器
|
|
高隔離度
|
光纖放大器
|
|
高穩定性和可靠性
|
科學研究
|
|
輸入光纖
|
輸出光纖
|
插入損耗（dB）
|
最大承受功率
|
|
|
1020-1080
|
Hi1060 or 6/125 DC
|
10/125 DC
|
≤0.3
|
30W
|
|
1020-1080
|
15/130 DC
|
≤0.3
|
30W
|
|
|
1020-1080
|
20/125 DC
|
≤0.3
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.5
|
30W
|
|
|
1020-1080
|
30/250 DC
|
≤0.5
|
30W
|
|
|
1020-1080
|
20/400 DC
|
≤0.5
|
100W
|
|
|
1020-1080
|
10/125 DC or SC
|
15/130 DC
|
≤0.5
|
30W
|
|
1020-1080
|
20/125 DC
|
≤0.5
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.5
|
50W
|
|
|
1020-1080
|
30/250 DC
|
≤0.5
|
100W
|
|
|
1020-1080
|
20/400 DC
|
≤0.5
|
100W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
插入損耗（dB）
|
最大承受功率
|
|
1530-1570
|
SMF-28e
|
SMF-GDF-1550
|
≤0.5
|
30W
|
|
1530-1570
|
SMF-GDF-1550
|
12/130um,NA0.20/0.46
|
≤0.5
|
30W
|
|
1530-1570
|
12/130um,NA0.20/0.46
|
25/300um,NA0.09/0.46
|
≤0.5
|
30W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
插入損耗（dB）
|
最大承受功率
|
|
1950-2050
|
SM1950
|
10/130um,NA0.15/0.46
|
≤0.5
|
30W
|
|
1950-2050
|
10/130um,NA0.15/0.46
|
25/250um,NA0.09/0.46
|
≤0.5
|
50W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
插入損耗（dB）
|
最大承受功率
|
|
1020-1080
|
10/125 DC
|
Hi1060 or 6/125DC
|
≤0.5
|
30W
|
|
1020-1080
|
15/130 DC
|
≤0.5
|
30W
|
|
|
1020-1080
|
20/125 DC
|
≤0.5
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.7
|
30W
|
|
|
1020-1080
|
30/250 DC
|
≤0.7
|
30W
|
|
|
1020-1080
|
20/400 DC
|
≤0.7
|
50W
|
|
|
1020-1080
|
15/130 DC
|
10/125 DC or SC
|
≤0.5
|
30W
|
|
1020-1080
|
20/125 DC
|
≤0.5
|
30W
|
|
|
1020-1080
|
25/250 DC
|
≤0.7
|
50W
|
|
|
1020-1080
|
30/250 DC
|
≤0.7
|
50W
|
|
|
1020-1080
|
20/400 DC
|
≤0.7
|
50W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
插入損耗（dB）
|
最大承受功率
|
|
1530-1570
|
SMF-GDF-1550
|
SMF-28e
|
≤0.5
|
20W
|
|
1530-1570
|
12/130um,NA0.20/0.46
|
SMF-GDF-1550
|
≤0.5
|
20W
|
|
1530-1570
|
25/300um,NA0.09/0.46
|
12/130um,NA0.20/0.46
|
≤0.5
|
20W
|
|
工作波長
|
輸入光纖
|
輸出光纖
|
插入損耗（dB）
|
最大承受功率
|
|
1950-2050
|
10/130um,NA0.15/0.46
|
SM1950
|
≤0.5
|
20W
|
|
1950-2050
|
25/250um,NA0.09/0.46
|
10/130um,NA0.15/0.46
|
≤0.5
|
50W
|
|

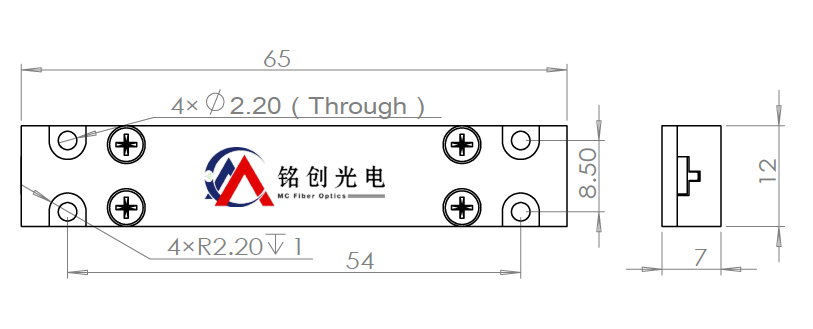

封裝形式
|
P1
|
P2
|
P3
|
|
尺寸（mm）
|
50x5x5
|
65x12x7
|
80x12x8
|
|
MCMFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
工作波長
|
信號方向
|
承受功率
|
輸入光纖
|
輸出光纖
|
光纖長度
|
封裝類型
|
|
|
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
|
F-正向
B-后向
|
10-10W
30-30W
S-其它
|
H1-Hi1060
S2-SMF-28e
S1-SM1950
10/125DC-10/125DC
20/130DC-20/130DC
30/250DC-30/250DC
S-具體光纖類型
|
H1-Hi1060
S2-SMF-28e
S1-SM1950
10/125DC-10/125DC
20/130DC-20/130DC
30/250DC-30/250DC
S-具體光纖類型
|
08=0.8m
10=1.0m
20=2.0m
S=其他
|
1-P1
2-P2
3-P3
|
